【5】トルクアクチュエータ

トルクアクチェータの特徴

トルクアクチェータ《4型、5型シリーズ》は、各ユーザーからのご意見のもとに、従来のタイプを基本にして”コンパクト化”、”空気消費量が少ない”、”軽量”をさらに追求し、改良された新製品です。操作媒体には空気圧を使用し、ピストンシリンダーの上下運動をただちにシャフトの左右回転運動に変換するという、画期的な構造になっております。

本来はバルブの駆動部として開発されたものですが、
 ●出力が安定していて大きい(ブレーキング、ランニング時ともに同じ出力)
 ●寿命が長い
 ●軽量
 ●コンパクト性

などの機能により、バルブ用としてはもちろんも回転機能を必要とするあらゆる工作・産業機械、オートメーション装置に採用されており、各方面からご支持をいただいております。
1.強力で長寿命
ギアーまたはレバーなどによって回転に変える従来のシリンダーと異なり、6個のベアリングにより摩擦抵抗を著しく下げ、操作圧力をそのままトルクに変換する機構なので非常に効率がよく、大きな出力が得られます。また、各所に無理がなく、余裕のある設計になっていますので長時間高性能を維持します。
2.軽い
材質はアルミ合金を使用していますので、配管および設置の際に無理な荷重がかかりません。
3.縦型シリンダー
操作エアーを入れることによりピストンを上下させ、シャフトに回転を与える構造なので、横型シリンダーに比べ横幅少なく、他のシリンダーと比べて同じ出力を得るのにもきわめて小型で設置面積も少なくてすみます。
4.オイラーが不要
シリンダー部には内面が被膜状となる独特な潤滑剤を採用しています。摩擦抵抗は非常に少ないので、そのままで長時間の連続作動に耐え、常時注油する必要がないため、オイラーは不要です。
5.振動に強く取付けが簡単
トルクアクチェータと被作動物との接続は直接、または中間に台を設けることによりどの様な製品にも簡単に取り付けられます。したがって他のシリンダーに比べて組立て時間が短縮され、さらに保守、点検の際の取りはずしも容易です。また、振動に強く、4Gに対し性能の低下および締結部のゆるみ等はありません。

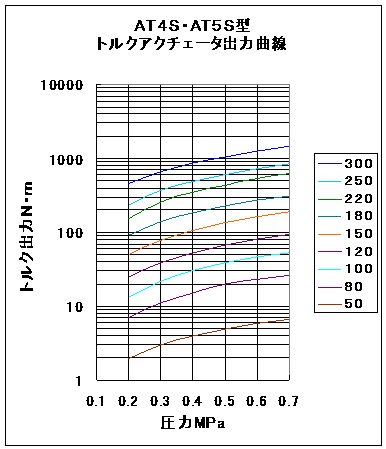

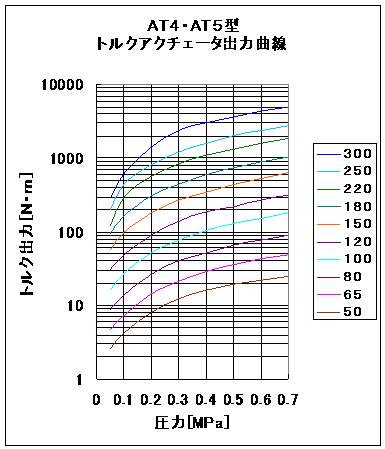

トルク特性グラフ
トルク特性グラフ トルク特性グラフ

1.AT4型トルクアクチェータ

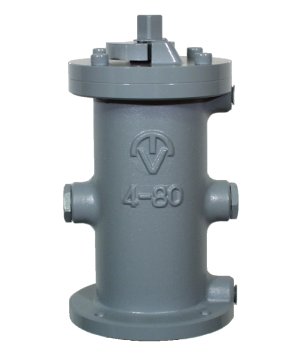

AT4型トルクアクチェータ
AT4型は、他のタイプの基本となるものでバルブおよびあらゆる装置にもっとも広範囲に利用されます。

また、スプリングタイプは、操作圧力配管および、コンプレッサーの故障等不測の事故が生じたとき、自動的に回転角度を変えることができるもので、ボールバルブ、バタフライバルブ、ダンパー等に緊急遮断用として多く使用されています。
▲画像をクリックすると拡大します
トルクアクチュエータAT4型標準仕様
AT4スタンダードタイプ AT4Sスプリングタイプ
モデル AT4-50〜AT4-300 AT4S-50〜AT4S-300
回転角度 90°
耐用温度 -15℃〜+80℃
操作圧力 0.05MPa〜0.7MPa 標準0.4MPa
回転方向 上部より加圧-左回転 下部より加圧-左回転
作動 複作動 逆作動(単作動)
※電磁弁、リミットSW、レギュレータ、ポジショナー、手動装置、角度調整ストッパーなどの取り付けも行います。
AT4型トルクアクチェータ寸法図
サイズ S F H A 配管接続
Rc
AT4 AT4S
50 9.5 85 170 218 90 1/4
65 12 110 211 283 111 1/4
80 15 130 255 331 134 1/4
100 19 160 305 398 168 1/4
120 23 182 359 484 196 1/4
150 28 235 451 573 238 3/8
180 34 274 548 675 278 3/8
220 41 340 658 808 356 1/2
250 48 270 751 947 390 1/2
300 56 450 947 1249 430 1/2

2.AT5型トルクアクチェータ

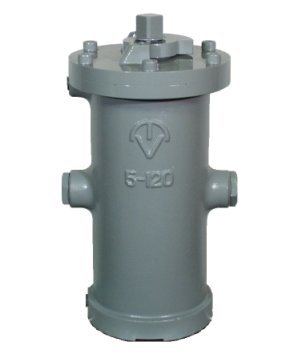

AT5型トルクアクチェータ
AT5型は、主にバタフライバルブ用として使用されています。バタフライバルブに取付ける場合、取り付け台が不要となり、コストダウンとなります。

スプリングタイプは、主にバタフライバルブ等の緊急遮断用として多く使用されています。
▲画像をクリックすると拡大します
トルクアクチュエータAT5型標準仕様
AT5スタンダードタイプ AT5Sスプリングタイプ
モデル AT5-80〜AT5-300 AT5S-80〜AT5S-300
回転角度 90°
耐用温度 -15℃〜+80℃
操作圧力 0.05MPa〜0.7MPa 標準0.4MPa
回転方向 上部より加圧-左回転 下部より加圧-左回転
作動 複作動 逆作動(単作動)
※電磁弁、リミットSW、レギュレータ、ポジショナー、手動装置、角度調整ストッパーなどの取り付けも行います。
AT5型トルクアクチェータ寸法図
サイズ S F H A 配管接続
Rc
AT5 AT5S
80 15 100 255 331 134 1/4
100 19 125 294 387 168 1/4
120 23 140 351 476 196 1/4
150 28 162 421 543 238 3/8
180 34 194 519 646 278 3/8
220 41 238 610 760 356 1/2
250 48 270 695 891 390 1/2
300 56 324 877 1179 430 1/2

3.ATR型トルクアクチェータ

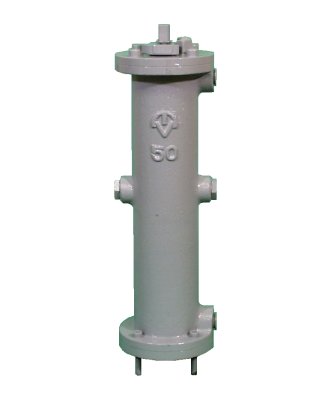

ATR型トルクアクチェータ
ATR型は、回転角度を90°から150°、180°に大きくしたもので、三方ボールバルブや、その他あらゆる装置において90°以上の角度が要求される場合に最適です。
▲画像をクリックすると拡大します
トルクアクチュエータATR 型標準仕様
ATRF150°回転タイプ ATR180°回転タイプ
モデル ATRF-50〜ATRF-220 ATR-50〜ATR-180
回転角度 150° 180°
耐用温度 -15℃〜+80℃
操作圧力 0.05MPa〜0.7MPa
回転方向 上部より加圧-左回転
作動 複作動
※電磁弁、リミットSW、レギュレータ、ポジショナー、手動装置、角度調整ストッパーなどの取り付けも行います。
ATR型トルクアクチェータ寸法図
サイズ S F H A 配管接続
Rc
ATRF ATR
50 9.5 85 268 300 90 1/4
80 15 130 404 458 134 1/4
100 19 160 490 556 168 1/4
120 23 182 582 664 196 1/4
150 28 235 715 814 238 3/8
180 34 274 880 1000 278 3/8
220 41 340 1056 - 356 1/2
