ティヴィバルブは、お客様に最適なバルブを提案します。

【2】タンクバルブ(フラッシュ弁、底排弁)

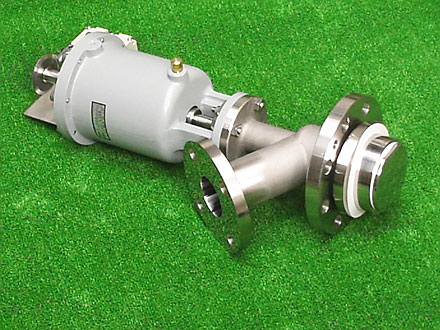

Y型タンクバルブの特徴

高度な技術と豊富な実績を結集して開発した、ティヴィバルブのタンク弁は、化学・石油化学・食品など各分野において、国内ではもちろん海外でも高く評価されております。
1.無滞留
 バルブは、Y型構造で、バルブ内面(接液部)にバフ研磨を施し、流体が溜まるってしまうポケットがありません。バルブ内面を研磨する事とポケットがない事の為、バルブ内に流体が溜まることがありません。
2.コンパクト
 Y型構造で、出口角度を60度にすることによって、バルブ本体の長さを短くしました。シリンダーは、アルミ製で軽量化し、重量を軽くしています。
3.カスタマイズ対応
 お客様のあらゆる仕様の対応する為に、タンクバルブのカスタマイズを行っています。高温対応仕様、高圧対応仕様、真空対応仕様、接液部電解研磨仕様、接液部テフロンライニング仕様等の数々のお客様に満足して頂いております。
4.オイラ不要・無給油仕様(シリンダー部)
 作動する為のシリンダーは、特殊潤滑剤の採用により、オイラ不要で長期使用に耐えます。(30万回保証。ただし、使用頻度や使用条件によって異なります。)

ここがすごい!タンクバルブ

ここがすごい!タンクバルブ
【タンクバルブの構造】
・Y型形状で液溜まりがない。
・取付方向が360°回転可能。
・接液部と駆動部が完全分離している。
・接液部を研磨している。

タンクバルブは「液漏れ・混合を防ぎたい!」という方に適したバルブです。

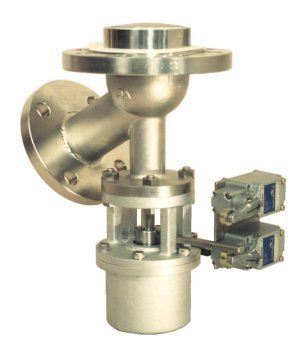

1.Y型外弁式タンクバルブ

Y型外弁式タンクバルブ
Y型外弁式タンクバルブ標準仕様
本体材質 SCS13、SCS14(他の材料もご相談可)
出口口径 15A〜250A(1/2B〜10B)
作動 複作動、単作動、手動(電動モータでもご相談可)
接続 フランジJIS10K、JIS5K
フェルール、メートルネジ、その他
流体温度 80℃以下(80℃以上でもご相談可)
操作圧力 標準0.4MPa(0.4MPa以外でもご相談可)
流体圧力 0.2MPa以下(0.2MPa以上でもでもご相談可)
出口角度 タンク軸芯に対し60°(60°以外でもご相談可)
内面処理 バフ#400研磨
※上記標準仕様の他に特殊内面処理、高温、低温、ライニング仕様などの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します

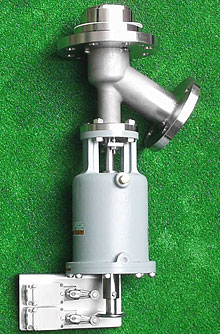

2.Y型内弁式タンクバルブ

Y型内弁式タンクバルブ
Y型内弁式タンクバルブ標準仕様
本体材質 SCS13、SCS14(他の材料もご相談可)
出口口径 15A〜250A(1/2B〜10B)
作動 複作動、単作動、手動(電動モータでもご相談可)
接続 フランジJIS10K、JIS5K
フェルール、メートルネジ、その他
流体温度 80℃以下(80℃以上でもご相談可)
操作圧力 標準0.4MPa(0.4MPa以外でもご相談可)
流体圧力 0.2MPa以下(0.2MPa以上でもでもご相談可)
出口角度 タンク軸芯に対し60°(60°以外でもご相談可)
内面処理 バフ#400研磨
※上記標準仕様の他に特殊内面処理、高温、低温、ライニング仕様などの特殊仕様もありますので、弊社までお問い合わせ下さい。
▲画像をクリックすると拡大します
